树枝粉碎机喂料结构及动力系统参数介绍

时间：2020-05-29 09:57:19 作者：双星机械 点击：230

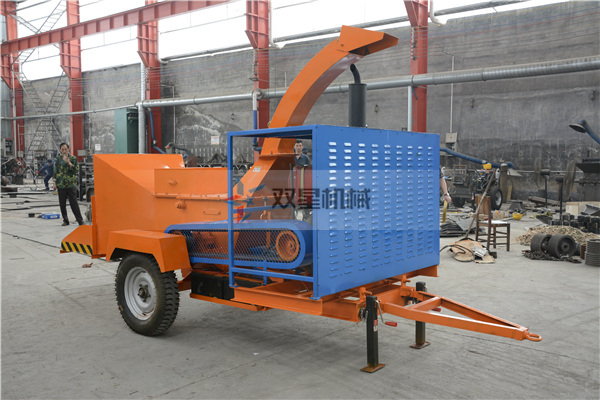

树枝粉碎机的动力选用30kW的柴油机，通过三角皮带传动直按驱动粉碎装置。设备喂料装置通过液压系统驱动，液压系统的液压油泵也是通过三角皮带传动，调速阀和换向阀分别控制液压马达的转速和正反转，以控制树枝的喂入速度及树枝的喂入和退出。控制阀与液压马达之间通过软管连按，以适应喂料装置的上下浮动。




树枝粉碎机的喂料装置设计的关键参数有:喂入滚轮的最小直径和轴向长度，液压马达的转速和驱动力矩以及喂入滚轮组件的重量。喂入滚轮的最小直径主要由树枝的最大直径确定。



为了保证喂入滚轮的齿条能够将树枝“咬”住。喂入的树枝应位于喂入滚轮轴心线以下，喂入滚轮的直径也不宜过大，以避免滚轮中心线到切刀的距离过大，使喂入滚轮无法输送和扶持树枝，造成树枝“尾料” 过长。综合考虑上述两方面的要求，树枝粉碎机的喂入滚轮直径取460mm。喂入滚轮的轴向长度应大于所适应树枝的最大直径取210mm。



液压马达的转速根据树枝粉碎机的生产率、粉碎装置的转速、喂入滚轮半径以及树枝粉碎的粒度确定。液压马达驱动力矩的选取应保证喂入滚轮产生足够大的推进力将树枝稳定地推进到粉碎装置中。喂入滚轮的推进力由喂入滚轮与树枝之间的摩擦力产生，设为F，为了将树枝稳定地推进到粉碎装置。推进力民应大于树枝与支撑底板。



喂入滚轮组件质量直按影响树枝粉碎机树枝的推进。萬实上,喂料装置的推进力F由喂入滚轮齿条压入树枝产生，为了能有足够大的推进力，一方面喂入滚轮齿条的齿形应有利于压入树枝一定的深度，另一方面喂入滚轮组件应有足够大的质量。而随着喂入滚轮组件质量的增加，树枝与支撑底板之间的摩擦力也相应地增大，所以在确定喂入滚轮组件的质量时，要综合考虑两方面的影响，也欢迎客户随时来电咨询树枝粉碎机厂家皓星机械，随时免费试机。
